Höft

  • LCU
  • LINK SP-CL
  • LINK C.F.P. Höftproteser
  • LINK Direct Anterior Approach (DAA)
  • LINK SP II

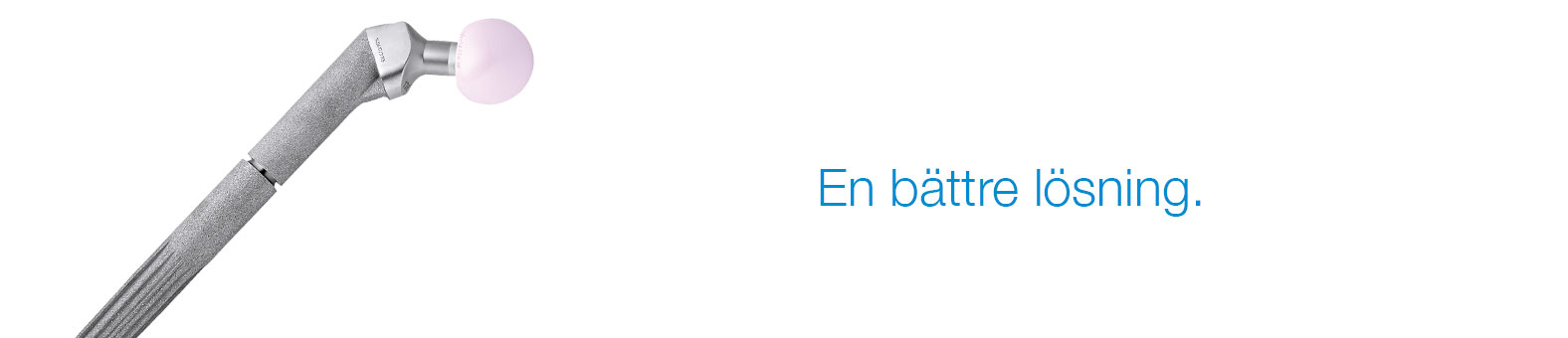

  • LINK MP rekonstruktionssystem
  • MP Monoblock
  • Lubinus Classic Plus

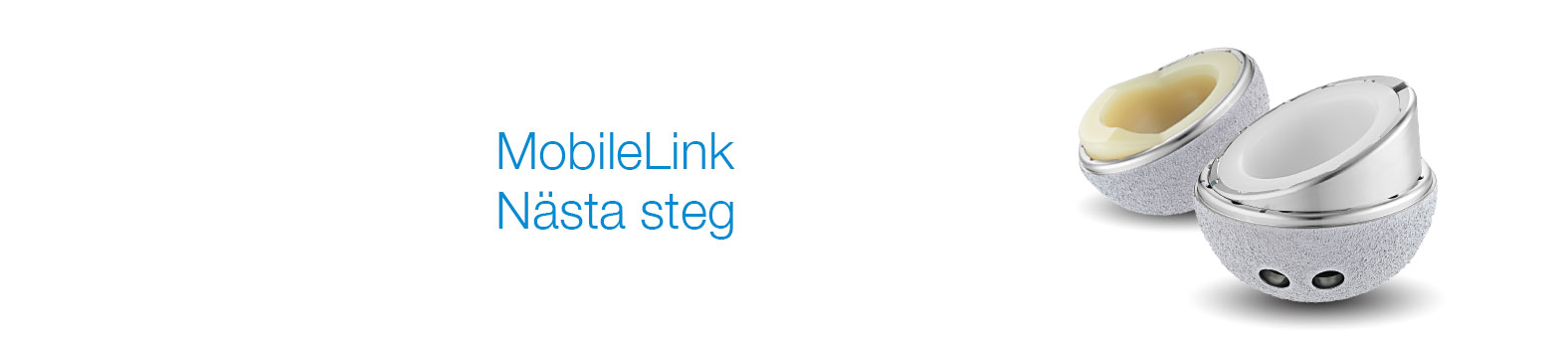

  • MobileLink
  • TrabecuLink förstärkningar

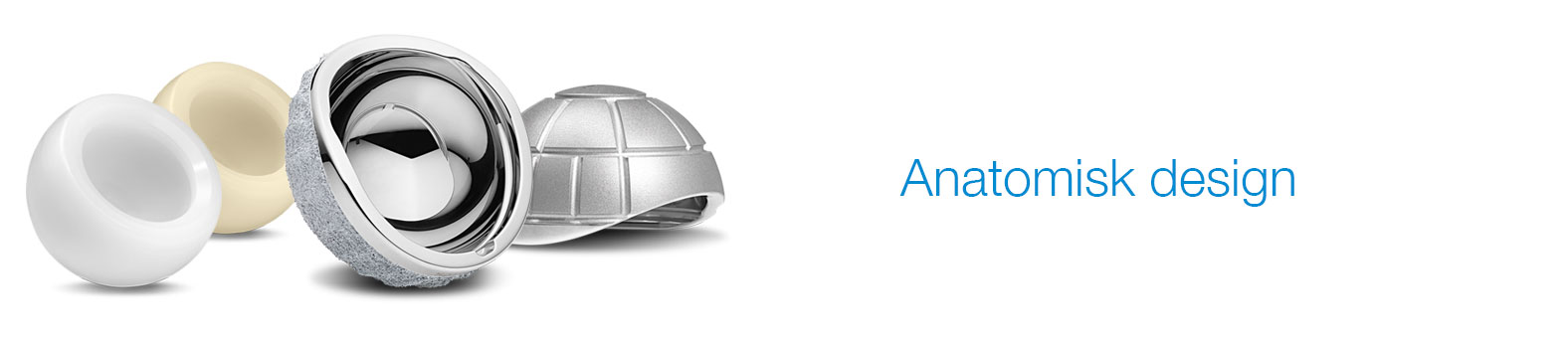

  • BiMobile Dual Mobility System
  • Lubinus höftledsskål
  • LINK FAL höftledsskålar i polyeten
  • Endo-Model höftledsskålar
  • FC höftledsskålar i polyeten
  • LINK IP höftledsskålar i polyeten

LCU

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Nedladdningar
  • Källa

•    Framgångsrik stamdesign1

•    Intraoperativ flexibilitet

•    Material och beläggning av hög kvalitet

Finns i två cementfria stamvarianter (PoroLink eller HX-belagd yta) och som cementerad stam.
Alla används med samma instrumentsatser.

Samma instrumentsats används för alla olika stamtyper till LCU höftsystem, vilket möjliggör intraoperativ flexibilitet.

Två offsetalternativ möjliggör anpassning till patientens anatomi 2:

  • Standardtyp med en CCD-vinkel på 130º
  • Lateraliserande typ med en CCD-vinkel på 125º

Implantatets stabilitet förstärks ytterligare av den karakteristiska metafyseala V-formen, medan det rektangulära tvärsnittet neutraliserar torsionskrafterna.5, 6, 8

  • Metadiafysealt stöd och fixering tack vare stor medial krökning med en radie på 100 mm för anatomisk anpassning. För den cementfria versionen är detta en förutsättning för primär och sekundär stabilitet.

Den platta, avsmalnande proteshalsen möjliggör ett stort rörelseomfång mellan protesstammen och höftledsskålen.2
Konen på 12/14 mm är utformad för användning av modulära LINK proteshuvuden av keramik eller metall i olika längder och diametrar.

Dessutom minskar den högpolerade halsregionen nötning vid oavsiktlig kontakt med höftledsskålen.9

Cementfri version

  • Stammen är tillverkad av Tilastan-S (Ti6Al4V).

  • Mikrogrovheten hos metallytan skapas genom korundblästring, vilket ger en jämn och enhetlig ytstruktur med porstorlekar och grovhetsvärden för osseointegration.2, 3

  • HX-beläggningen med en tjocklek på 20 +/- 10 µm appliceras genom LEP (LINK Electrochemical Process) över protesens hela längd och främjar inväxt av ben.4

  • De horisontella ribborna i stammens proximala del motverkar sättning av stammen och främjar primär stabilitet. I det distala området finns vertikala ribbor som motverkar rotationskrafterna.7

Cementerad version

  • Stammen är tillverkad av vår EndoDur-S (CoCrMo-legering).

  • Den kan användas med samma brotsch som den cementfria versionen vilket möjliggör intraoperativ flexibilitet.

  • Stammen är högpolerad för att minska risken för cementnötning.10

LCU höftsystem erbjuder en cementerad och en cementfri höftstam. Den cementfria versionen finns med HX-beläggning eller PoroLink-yta (mikroporös). Alla versioner följer konceptet med en rak stam med avsmalnande lateral axel. Profilen är rak med ett rektangulärt tvärsnitt.



LCU – höftsystem ocementerat och cementerat

Name: 6361_LCU_OP_SE_2022-12_001.pdf
Size: 2 MB
  1. General information on Corail-type femoral stems: Hallan, G., et al. "Medium-and long-term performance of 11 516 uncemented primary femoral stems from the Norwegian arthroplasty register." Bone & Joint Journal 89.12 (2007): 1574-1580."
  2. Internal documentation W. LINK
  3. Garcia-Rey E, Garcia-Cimbrelo E. Grit-Blasted Implant Bone Interface in Total Joint Arthroplasty. In: Karachalios T, editor. Bone-Implant Interface in Orthopedic Surgery: Basic Science to Clinical Applications. London: Springer; 2014. p. 83-9.
  4. Yang C., Effect of calcium phosphate surface coating on bone ingrowth onto porous-surfaced titanium alloy implants in rabbit tibiae, J Oral Maxillofac Surg. 2002 Apr;60(4):422-5.
  5. Hwang KT, Kim YH, Kim YS, Choi IY. Total hip arthroplasty using cementless grit-blasted femoral component: a minimum 10-year follow-up study. The Journal of arthroplasty. 2012;27(8):1554-61.
  6. Jones DL, Westby MD, Greidanus N, Johanson NA, Krebs DE, Robins L, et al. Update on Hip and Knee Arthroplasty: Current State of Evidence. Arthritis care & research. 2005;53:772-80.
  7. Vidalain, Jean-Pierre. Twenty-year results of the cementless Corail stem. International orthopaedics, 2011, 35. year, No. 2, p. 189-194.
  8. Khanuja H, Vakil J, Goddard M, Mont M. Current Concepts Review: Cementless Femoral Fixation in Total Hip Arthroplasty. J Bone Joint Surg Am. 2011;93:500-9.
  9.  International Orthopedics, Volume 41, Number 3, March 2017, Page 611-618
  10. (Scheerlinck, T., and P-P. Casteleyn. "The design features of cemented femoral hip implants." Bone & Joint Journal 88.11 (2006): 1409-1418.)

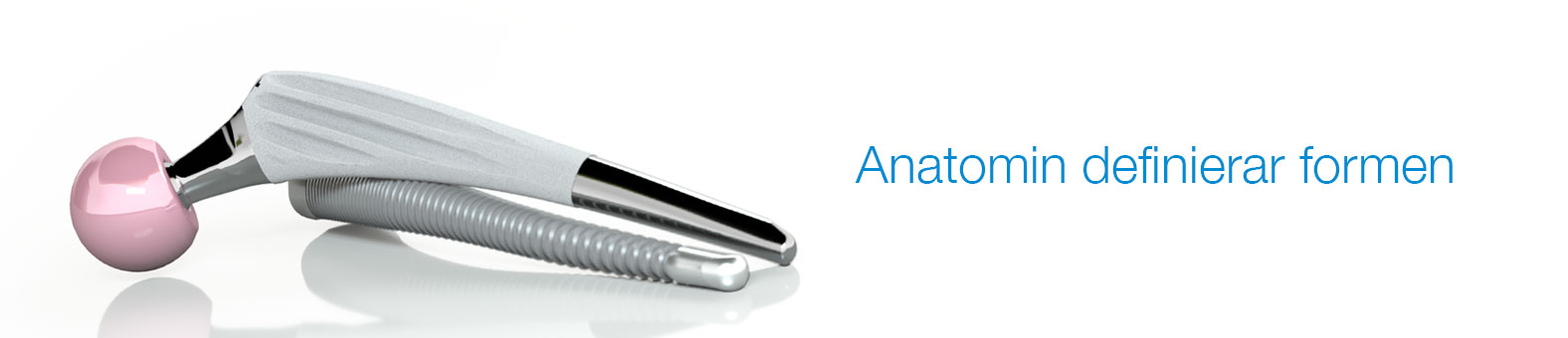

LINK SP-CL

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Nedladdningar
  • Källor
  • Den S-formade krökningen följer lårbenets naturliga anatomi

  • Räfflad profil för hög primär stabilitet och strukturell elasticitet1-3,7

  • Benbevarande

  • Minimalinvasiv implantation

  • LINK HX-beläggning

Den kompakta, ergonomiskt utformade instrumentsatsen möjliggör effektivt och smidigt intraoperativt arbete.12

Benbevarande

Anatomiskt formade stammar kräver anatomiskt formade instrument. Kompressorerna i SP-CL-systemet följer stammarnas anatomiska utformning exakt och förbereder benbädden för SP-CL-stammen, baserat på de naturliga konturerna hos den intramedullära kanalen i det proximala lårbenet.

Medan den platta, laterala implantatprofilen är utformad för att skydda trochanter major under implantation, bidrar spongiösben-kompressorer till bevarandet av värdefull bensubstans under resektion.11


Minskad stress shielding

Den beprövade räfflade strukturen ger initial förankring i det komprimerade, spongiösa benet. Detta gör det möjligt att uppnå en elasticitet i designen trots den beprövade ”fit and fill”-principen i det proximala lårbenet. Räfflorna ger därmed inte bara hög primär stabilitet, 7 utan även dubbelt så hög elasticitet i kombination med LINK Tilastan- S-legeringen. Detta kan leda till mindre ”stress shielding”.1

Utvecklad för fysiologisk kraftöverföring

HX-beläggningen (CaP) främjar den metafyseala förankringen av SP-CL.8 Samtidigt skyddar det polerade distala stamområdet mot lårsmärta.9,10 Medialt stöds SP-CL längs hela längden av kalkar (Shentons linje) och ska främja en fysiologisk kraftfördelning.


Beprövad design

LINK SP-CL höftprotessystem med sin anatomiska, cementfria design i en rad olika varianter används för behandling av många olika patienter. För att de höga krav som ställs på implantaten ska kunna uppfyllas på ett specifikt sätt följer femurkomponenterna konsekvent principen om en anatomisk stamform4 som använts med framgång under flera årtionden.

Den anatomiska s-formen bidrar till att minska belastningstoppar, vilket är ett känt problem vid trepunktsfixering av raka stammar. Samtidigt ger den implantatet större rotationsstabilitet.1,5, 6


SP-CL - Flyer

Name: 644_SP_CL_Flyer_en_2017-08_004.pdf
Size: 567 KB

SP-CL - Product Rationale

Name: 6440_SPCL-Product-en-2019-02-005.pdf
Size: 798 KB

SP-CL - Impl., Instr, OP

Name: 6462_SP-CL_HX_Lat_Plus_OP-Impl-Instr_en_2020-08_002.pdf
Size: 1 MB
  1. Langhans, M., Hofman, D., Ecke, H., & Nietert, M. (1992). Der Einfluß der Formgebung des Prothesenschaftes auf die Beanspruchung des proximalen Femurs. Unfallchirurgie, 18(5), pp. 266-273.
  2. Schill S, Thabe H. (2000). Long- and Mid-Term Results of the Cementless Link Prosthetic System in Combination with the Ribbed Stem and Screw-in Cup, Type "V". Orthopädische Praxis, 36, pp. 160-167.
  3. Thabe H, Wolfram U, Schill S. (1993). Medium-term results using the cement-free link endoprosthesis. Ribbed shaft V socket. Zeitschrift fur Orthopädie und ihre Grenzgebiete, 131(6), pp. 568-573.
  4. Annual Report 2016; Swedish Hip Arthroplasty Register; www.shpr.se
  5. Noble, P., Alexander, J., Lindahl, L., Yew, D., Granberry, W., & Tullos, H. (1988). The anatomic basis of femoral component design. Clinical Orthopaedics and Related Research(235), pp. 148-165.
  6. Denaro, V., & Fornasier, V. (2000). Fill, fit and conformation - an anatomical and morphometric study of a hip component in total hip arthroplasty (Rippen-Link). European Journal of Orthopaedic Surgery & Traumatology, 10(4), pp. 239-247.
  7. Pipino, F., Keller, A. (2006). Tissue-sparing surgery: 25 years’ experience with femoral neck preserving hip arthroplasty. Journal of Orthopaedics and Traumatology, 7(1), pp. 36-41.
  8. Palm, L., Jacobsson, S., & Ivarsson, I. (2002). Hydroxyapatite coating improves 8- to 10-year performance of the link RS cementless femoral stem. The Journal of Arthroplasty, 17(2), pp. 172-175.
  9. Petrou, G., Gavras, M., Diamantopoulos, M., Kapetsis, T., Kremmydas, N., & Kouzoupis, A. (1994). Uncemented total hip replacements and thigh pain. Archives of Orthopaedic and Trauma Surgery, 113(6), pp. 322-326.
  10. Khanuja, H., Vakil, J., Goddard, M., & Mont, M. (2011). Cementless femoral fixation in total hip arthroplasty. The Journal of Bone & Joint Surgery, 93(5), pp. 500-509.
  11. DiGiovanni, C.W., Garvin, K.L., Pellicci, P.M. (1999). Femoral preparation in cemented total hip arthroplasty: reaming or broaching? Journal of the American Academy of Orthopaedic Surgeons, 7(6), pp.349-357.
  12. Internt dokument W. Link (DOC-05042)

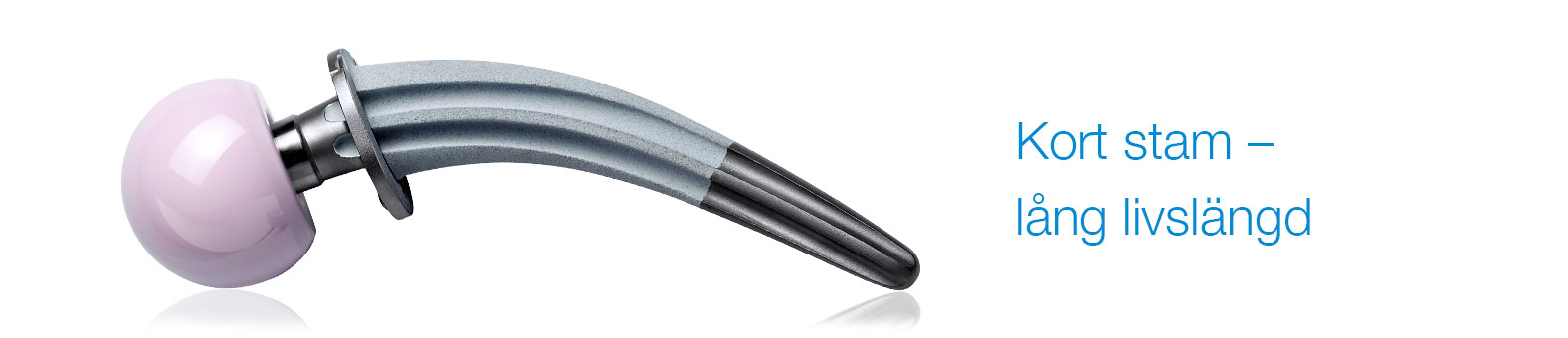

LINK C.F.P. Höftproteser

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Nedladdningar
  • Källor
  • Minimal benresektion genom bevarande av lårbenshalsen

  • Anatomisk stamform och integrerad anteversion

  • Kragen gör att de fysiologiska tryckkrafterna kan föras tillbaka till lårbenet 1, 2

  • 98,3 % överlevnadsgrad efter 11 år3

De senaste ODEP-omdömena finns på www.odep.org.uk

Positiva långtidsresultat

En rad långtidsresultat med överlevnadsgrader på upp till 98,3 procent efter 11 år understryker framgången och tillförlitligheten hos C.F.P.-stammen.3

Langzeitergebnisse

Eine Vielzahl an Langzeitergebnissen mit Überlebensraten von bis zu 98,3 Prozent nach 11 Jahren unterstreicht den Erfolg und die hohe Sicherheit des C.F.P. Schafts.3

Minskad stress shielding

Den kraftiga räfflingen och LINK Tilastan-legeringen ger stammen hög strukturell och materialbaserad elasticitet jämfört med andra höftsystem. Detta minimerar i sin tur lårbenets styvhet och minskar därmed ”stress shielding”.6

Lårbenshalsbevarande, bioharmonisk höftprotes

C.F.P. Höftprotesstam för lårbenshalsbevarande, cementfri implantation. Utvecklad speciellt för unga, aktiva patienter, vars långa förväntade livslängd medför större risk för aseptisk lossning av en konventionell höftprotes jämfört med äldre patienter.

Utformningen av C.F.P. höftprotesstam tar hänsyn till principer för biomekanisk belastning och förankring som överensstämmer med höftens anatomi och fysiologi. Det säkerställer en stabil och tålig förankring av protesen.3

Den benbevarande resektionen med bibehållande av lårbenshalsen skapar gynnsamma villkor för senare ingrepp.


Fysiologisk kraftöverföring

Två olika stamböjningar möjliggör anpassning till den enskilda patientens anatomi – för utökat stöd av implantatet på Shentons linje. Den beprövade räfflade strukturen ger en säker, rotationsstabil förankring i det komprimerade, spongiösa benet.4, 5


Luxation av höftledsskålens huvud

Resektion av höftledsskålens huvud

Resektion av det proximala lårbenet

Identifiering av den medullära kanalöppningen

Öppning av den medullära kanalen

Fastställande av stamstorleken

Indrivning av kompressorn

Brotschning av lårbenshalsen

Förberedelse av provreduktion

Provreduktion

Implantation av stammen

Indrivning av stammen

Slutlig provreduktion

Placering av proteshuvudet

C.F.P. protesstam in situ

C.F.P. - Impl. Instr. OP

Name: 671_CFP_OP-Impl-Instr_en_2020-01_005.pdf
Size: 1 MB

C.F.P. XS - Flyer

Name: 671_CFP-XS_Flyer_en_2017-08_002.pdf
Size: 341 KB
  1. Prendergast, P., & Taylor, D. (1990). Stress analysis of the proximo-medial femur after total hip replacement. Journal of Biomedical Science, 12(5), pp. 379-382.
  2. Keaveny, T., & Bartel, D. (1993). Effects of porous coating and collar support on early load transfer for a cementless hip prosthesis. Journal of Biomechanics, 26(10), pp. 1205-1216.
  3. Kendoff, D., Citak, M., Egidy, C., O'Loughlin, P., & Gehrke, T. (2013). Eleven-year results of the anatomic coated CFP stem in primary total hip arthroplasty. The Journal of Arthroplasty, 28(6), pp. 1047-1051.
  4. Noble, P., Alexander, J., Lindahl, L., Yew, D., Granberry, W., & Tullos, H. (1988). The anatomic basis of femoral component design. Clinical Orthopaedics and Related Research(235), pp. 148-165.
  5. Denaro, V., & Fornasier, V. (2000). Fill, fit and conformation - an anatomical and morphometric study of a hip component in total hip arthroplasty (Rippen-Link). European Journal of Orthopaedic Surgery & Traumatology, 10(4), pp. 239-247.
  6. Langhans, M., Hofman, D., Ecke, H., & Nietert, M. (1992). Der Einfluß der Formgebung des Prothesenschaftes auf die Beanspruchung des proximalen Femurs. Unfallchirurgie, 18(5), pp. 266-273.

LINK Direct Anterior Approach (DAA)

  • Höjdpunkter
  • Läs mer
  • Video
  • Nedladdningar
  • Källor
  • Utbildningsprogram för LINK DAA

  • Speciell instrumentsats för DAA

  • Ekonomisk åtkomst


ANATOMISK ÅTKOMST med anatomiska stammar från LINK

Vävnadsbevarande åtkomst möter benkonserverande stammar


  • Polerad spets stöder enkel och säker införing1

  • Integrerad anteversion underlättar åtkomst till lårbenet

  • Tillplattad lateral axel bidrar till att bevara ben och mjukvävnad2


Partnerskap baserat på SAMARBETE

Skräddarsytt till dina behov


  • Peer to peer-kurser

  • Kliniska besök

  • Lokala utbildare för löpande support


EFFEKTIV utbildning

Ligg på topp redan från start


  • Enkel tolkning av DAA

  • Intuitivt instrumentarbetsflöde3

  • Inget dragbord


EKONOMISK åtkomst

Liten investering, stor skillnad


  • Strömlinjeformad instrumentsats

  • Ingen extra operationsutrustning

  • Endast en assistent krävs

Den speciella LINK DAA-instrumentsatsen består av en uppsättning modifierade instrument som återspeglar de specifika kraven för åtkomsten.



LINK-konceptet för direkt anterior åtkomst (Direct Anterior Approach, DAA) syftar till att upprätta långsiktiga samarbeten mellan kirurger. Erbjudandet omfattar ett komplett utbildningsprogram för DAA med effektiva utbildningsmoduler inklusive teori, övningar på kadaver, kliniska besök och lokala utbildare.



To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

Direct Anterior Approach (DAA) - Teaserflyer

Name: 615_DAA_Teaserflyer_en_2018-07_001.pdf
Size: 2 MB

Direct Anterior Approach (DAA) - Surgical Technique

Name: 615_DAA_OP_en_2018-05_002_final.pdf
Size: 2 MB
  1. Internt dokument W. Link (DOC-05042)
  2. Vidalain, J. P., et al. (2011). The Corail Hip System. A practical approach based on 25 years of experience. Springer Heidelberg. pp. 54.
  3. Internt dokument W. Link (DOC-09118)

LINK SP II

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Nedladdningar
  • Källor
  • Designen är anpassad till lårbenets anatomiska form

  • Framgångsrik användning i 40 år1

  • Beprövad genom en mängd kliniska data1, 5

  • Minimal förekomst av periprotesfrakturer11

  • Minimalinvasiv implantation

Optimal anatomisk rekonstruktion

SPII erbjuder ett system med stor modularitet. De många variationsmöjligheterna i fråga om CCD-vinkel, halslängd och stamlängd ger maximal flexibilitet för rekonstruktion av anatomiska strukturer i primär- och revisionsledplastik. Stamspetsen är böjd på den laterala sidan för att förhindra stötar när den förs in i den medullära kanalen. Den slimmade stamdesignen uppfyller alla krav för minimalinvasiv, benbevarande implantation och mjukvävnadsimplantation.

Positiva långtidsresultat

En rad långtidsresultat med överlevnadsgrader på upp till 92,3 procent efter 23 år understryker framgången och tillförlitligheten hos SPII-stammen.1

 * www.odep.org.uk; Orthopaedic Data Evaluation Panel

Anatomisk design

Stammens anatomiska form gör att den positioneras centralt i den medullära kanalen. Detta bidrar till en jämn cementmantel, som omsluter implantatet optimalt.7 Samtidigt ger anteroposteriora och mediolaterala ribbor rotationsstabilitet.2, 8, 9, 10

Denna femurstam som utvecklades 1978 och har erbjudits med ett modulärt proteshuvud sedan 1984 präglade tack vare sin popularitet området för anatomiska höftproteser.1 Den s-formade krökningen, som följer lårbenets naturliga anatomi, har visat sig vara mycket framgångsrik i detta system. Detta har bekräftats upprepade gånger under de senaste 40 åren i ett flertal publikationer, bland annat Svenska ledprotesregistret.1, 3 Produktens enastående kliniska historia låg till grund för utvecklingen av revbensprotesen, C.F.P.-stammen och SP-CL, som bygger på samma princip.

Neutraliserar torsionskrafterna

Tack vare sin böjda form förs stammen smidigt in i lårbenskanalen och anpassar sig perfekt till anatomin.6 Detta innebär att de belastningstoppar som uppstår vid trepunktslåsning av raka skaft kan undvikas och stammen har större rotationsstabilitet.2


Kliniskt bevisat system

I mer än 40 år har LINK SPII höftsystem utmärkt sig som ett av marknadens mest pålitliga cementerade höftprotessystem.1 Tack vare många designer och storlekar kan så gott som alla patienter få en optimal cementerad protes.1

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

Lubinus SP II - Operationsteknik

Name: 6431_SPII_OP_SE_2022-09_001_MAR-03147_1.0_final.pdf
Size: 2 MB

SPII - Teaserflyer

Name: 6433_SP_II_Teaserflyer_EN_2021-08_004.pdf
Size: 675 KB

SPII - Product Rationale

Name: 6432_SP_II_Product_EN_2021-08_004.pdf
Size: 1 MB

ODEP raiting - SPII Model Lubinus & Lubinus Cup

Name: 114_ODEP_rating_Flyer_SPII_Cementend_cups_final.pdf
Size: 2 MB
  1. Kärrholm, Lindahl, Malchau, Mohaddes, Rogmark, Rolfson, ANNUAL REPORT 2015; The Swedish Hip Arthroplasty Register
  2. W.T. Stillwell. The Art of the Total Arthroplasty. Grune & Stratton, Inc. 1987; pp. 296
  3. H. Malchau et al; Prognosis of Total Hip Replacement, Orthopädie, Universität Göteborg, Schweden, 2002
  4. Malchau H, Herberts P, Ahnfelt L. Prognosis of total hip replacement in Sweden. Follow-up of 92.675 operations performed 1978-1990. Acta Orthop Scand 1993;64 (5): 497-506
  5. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75
  6. Annaratone, Giovanni; Surace, Filippo Maria; Survival analysis of the cemented SPII stem; J Orthopaed Traumato (2000) 1:41-45. Springer Verlag
  7. LINK News Orthopädie aktuell, Spinger-Verlag GmbH & Co. KG, SPII® Modell Lubinus® - Stellenwert der SPII® Modell Lubinus® Hüftprothese im aktuellen Bericht des Nationalen Schwedischen Hüft-TEP-Registers von 1979 - 2002
  8. Langhans, M., Hofman, D., Ecke, H., & Nietert, M. (1992). Der Einfluß der Formgebung des Prothesenschaftes auf die Beanspruchung des proximalen Femurs. Unfallchirurgie, 18(5), pp. 266-273.
  9. Noble, P., Alexander, J., Lindahl, L., Yew, D., Granberry, W., & Tullos, H. (1988). The anatomic basis of femoral component design. Clinical Orthopaedics and Related Research(235), pp. 148-165.
  10. Denaro, V., & Fornasier, V. (2000). Fill, fit and conformation - an anatomical and morphometric study of a hip component in total hip arthroplasty (Rippen-Link). European Journal of Orthopaedic Surgery & Traumatology, 10(4), pp. 239-247.
  11. High risk of early periprosthetic fracture after primary hip arthoplasty in elderly patients using a cemented, tapered, polished stem: An observational, prospective cohort o study on 1,403 hips with 47 fractures after a mean follow-up time of 4 years· Broden C, Mukka S, Muren O, Eisler Stark A, Skoldenberg O, Acta Orthopaedica 2015; 86 (1):x-x

LINK MP rekonstruktionssystem

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Nedladdningar
  • Källor
  • Enkel implantation 5

  • Flexibla alternativ

  • Goda resultat1, 2

Med bara tre instrumentbrickor gör MP-systemet det möjligt att utföra operationen snabbt och enkelt i fem smidiga steg. Modulsystemet ger kirurgen stor flexibilitet när det gäller anpassning av benlängd, offset och anteversion, oberoende av stammens distala cementfria eller cementerade förankring. Detta möjliggör snabba och okomplicerade reaktioner på den individuella anatomin och defekten under operation.5

Stammarna har en vinkling på 3° i alla sex längder, vilket gör att de lättare kan följa lårbenets anatomiska krökning. Den konformade stammen på 2° med perifera längsgående ribbor ger enastående stabilitet i lårbenet, även vid stora proximala defekter.2


De cementerade stammarna kan också ge säker fixering vid dålig benkvalitet.
Den tandade PowerLock-anslutningen gör att stamlängden kan justeras intraoperativt med hjälp av distanser i steg om 10 mm och upp till 30 mm för revisionsledplastik. Eftersom det inte finns någon konisk anslutning kan stamlängden och även anteversionen och förskjutningen justeras i efterhand utan att stammens distala fixering äventyras.



Halssegment med olika förskjutningar, CCD-vinklar och volymer, med och utan suturhål, gör att rekonstruktionen av det proximala lårbenet kan anpassas till den specifika defekten och anatomin.


LINK MP rekonstruktionssystem ger kirurgen den intraoperativa flexibilitet och säkerhet1 som krävs för en lyckad revisionsoperation med uttalad benförlust. Systemets unika design har gett enastående resultat i flera årtionden.2, 3, 4


Cementerad

Cementfri

MP - Teaserflyer

Name: 667_MP_Teaserflyer_Schloss_en_2017-06_001.pdf
Size: 345 KB

MP - Product Rationale

Name: 667_MP_Product_Rational_en_2019-05_002.pdf
Size: 2 MB

MP - Impl. Instr. & OP - old instruments

Name: 6674_MP_SurgTech_EN_2023-02_003.pdf
Size: 2 MB

MP - Impl. Instr. & OP

Name: 6673_MP_SurgTech_EN_2023-02_004.pdf
Size: 2 MB

MP Monoblock höftsystem - Operationsteknik

Name: 6571_MP_Monoblock_SurgTech_SE_2023-01_003.pdf
Size: 9 MB
  1. Postak PD, Greenwald AS: The Influence of Modularity on the Endurance Performance of the LINK® MP® Hip Stem. Orthopaedic Research Laboratories, Cleveland, OH, 2001

  2. Rodriguez, J. A., et al., et al. Reproducible fixation with tapered, fluted, modular, titanium stem in revision hip arthroplasty at 8-15 years follow-up. The Journal of Arthroplasty. 2014, 29.;

  3. Kwong LM, Miller JA, Lubinus P: A Modular Distal Fixation Option for Proximal Bone Loss in Revision Total Hip Arthroplasty. J Arthroplasty Vol. 18 No. 3 Suppl. 1 2003

  4. Klauser et al. - Medium-term Follow-Up of a Modular Tapered Noncemented Titanium Stem in Revision Total Hip Arthroplasty, The Journal of Arthroplasty Vol 28 No. 1, 2013, 84-89)

  5. Interna dokument (klagomålsrapporter och jämförelse av konkurrenter)

MP Monoblock

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • Nedladdningar
  • Källor
  • Den kortaste revisionsstammen av Wagner-typ på marknaden

  • Monoblock och modulär version i en familj

  • Enkel och strömlinjeformad instrumentering

  • Intraoperativ flexibilitet
icon

Guidad införing
Fast instrumentanslutning
för fullständig rotationskontroll

icon

Suturhål
Suturhål på Ø 3 mm
med släta, polerade kanter

icon

Rundad spets
Stammarnas spetsar är rundade

icon

Halsdel
2 offsetalternativ och CCD-vinklar
A/P tillplattad och polerad hals
kort 12/14-kon

icon

Yta
PoroLink, grov, blästrad
yta, 200x

icon

Distal stamdel
2° avsmalning i den distala delen,
8 till 10 ribbor med bred,
konisk geometri

MP Monoblock baseras på de beprövade designfunktionerna i MP-rekonstruktionssystemet och ska möta behoven inom modern revisionskirurgi och komplettera MP-sortimentet med en ny nivå av mångsidighet. Med en MP-konvinkel på 2° och beprövad, bred splinegeometri erbjuder stammen överlägsen axiell stabilitet och minskar risken för sättning.1 Den grova, blästrade ytan på stammen består av biokompatibel Tilastan-S som främjar osseointegration och benremodellering och ger långsiktig stabilitet.2 Låg risk för sättning i kombination med hög offset ska minimera risken för luxation, medan den korta konen och platta halsen ger ett stort rörelseomfång.1, 2, 3

Den kirurgiska tekniken och instrumenteringen ger bred intraoperativ mångsidighet. Resultatet är ett system som erbjuder kirurgen obegränsad flexibilitet inom MP-sortimentet.4

Instrumenten är utformade för att skapa ett exakt, reproducerbart förhållande mellan brotschens, provets och implantatets positionering. Det hjälper användaren att förutsäga optimalt rotationscentrum och stödjer den långsiktiga stabiliteten hos höftleden.4

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

MP Monoblock höftsystem - Operationsteknik

Name: 6571_MP_Monoblock_SurgTech_SE_2023-01_003.pdf
Size: 9 MB
  1. Pierson J, Small S, Rodriguez J, Kang M, Glassman A. The Effect of Taper Angle and Spline Geometry on the Initial Stability of Tapered, Splined Modular Titanium Stems. J Arthroplasty. 2015 Jul;30(7):1254-9
  2. Rodriguez et al. – Reproducible fixation with a tapered, fluted, modular, titanium stem in revision hip arthroplasy at 8-15 years follow-up, The Journal of Arthroplasty 29 Suppl. 2 (2014) 214-218 Berry – Treatment of Vancover B3 Periprosthetic Femur Fractures with a fluted tapered stem, clinical orthopaedic and related research Number 417, pp 224-231
  3. Dr. med. Martin Ellenrieder. Einfluss der Defektgröße des femoralen Knochenlagers auf die Primärstabilität modularer Revisionshüftstiele - eine biomechanische Analyse (Seite 16)
  4. Internt dokument W. Link (DOC-10571)

Lubinus Classic Plus

  • Höjdpunkter
  • Läs mer
  • Nedladdningar
  • Källor
  • Kostnadseffektivt, slimmat system

  • Mångårig beprövad användning av stamsystemet1

  • Cementerat implantat för snabb postoperativ mobilisering2

Snabb postoperativ mobilisering

Den cementerade placeringen gör att höftprotessystemet lämpar sig särskilt för äldre patienter, för vilka cementfri placering inte är möjlig. Stammens och skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.2
Även CCD-vinkeln på 126° grader har valts med äldre patienter i åtanke. Detta återspeglar den fysiologiska förändringen av vinkeln i takt med stigande ålder.2

I kombination med LINK IP höftledsskål i polyeten, LINK Lubinus höftledsskål i polyeten eller LINK Vario-skål erbjuder detta system enastående cementerad höftledsplastik.


Fysiologisk kraftöverföring

Stammen, som består av en koboltkromlegering, har en enkel men kliniskt beprövad design.1 Breda, rundade ytor på den mediala och laterala sidan skyddar cementbädden. Den stora proteskragen möjliggör proximal, bioharmonisk kraftöverföring. Kragen motverkar sintring av stammen.3


Kostnadseffektivt stamsystem

Lubinus Classic Plus Total höftsystem är i en klass för sig. Det kombinerar de praktiska och ekonomiska fördelarna i ett modernt standardsystem med den höga material- och bearbetningskvalitet som LINK är kända för sedan över 50 år.


LCP - Impl. Instr. OP

Name: 666_LCP_OP-Impl-Instr_en_2019-12_006.pdf
Size: 1 MB
  1. Årsrapport 2002, Svenska ledprotesregistret, www.shpr.se*
  2. L. Claes, P. Kirschner, C. Perka and M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
  3. Fröen JF, Lund-Larsen F., Lubinus Interplanta total hip arthroplasties, Tidsskr Nor Loegeforen 1998; 118: 2767-71*

*Dessa data avser IP-stammen, föregångaren till Lubinus Classic Plus-protesen.


MobileLink

  • Höjdpunkter
  • Läs mer
  • Operationsteknik
  • 3D-vy
  • Video
  • Nedladdningar
  • Källor
  •     Flexibel användning

  •     Beprövad kvalitet

  •     Skräddarsytt system

Funktioner och fördelar

icon

Många olika storlekar (Ø 42–80 mm)

icon

Moderna material, t.ex. E-DUR® polyeten

icon

Kliniskt testad grov dubbel TiCaP®-beläggning2

icon

Säker – trippelfixerade insatser

icon

Unik teknik: Face Changer-fixering1,3

icon

50/36 mm – liten utsida, stor insida

icon

Färgkodning för effektiva arbetsflöden

icon

Hög flexibilitet, minimal lagerhållning

icon

Intraoperativ flexibilitet

icon

Effektiva operationer tack vare enkel instrumentsats och färgkodning

icon

Hållar-/insatsadapter (Face Changer) för anatomisk rekonstruktion1

icon

Variabla alternativ för placering av benskruvar1

Den tredimensionella TrabecuLink-strukturen med sin porgeometri (porositet: 70 %, porstorlek: 610-820 μm, strukturdjup: upp till 1 mm) garanterar utmärkt celltillväxt. 4,5,10

Porfyllning
På bildsekvensen visas en por i TrabecuLink-strukturen som fylls med vävnad in vitro. Fibronektinet i människans fibroblaster som löpande omordnas under en period av åtta dagar är synligt som gröna fibrer. Fibronektin är en komponent i den extracellulära matrisen som bildas i ett tidigt skede av läkningsprocessen. Den bildar en bas för inbäddning av kollagen som är avgörande för mineralisering av vävnad och inväxt av ben i strukturen. Bortsett från ackumuleringen av fibronektin, vilket ökar med tiden, observeras en tydlig kontraktion av matrisen mot mitten av poren. Denna kontraktionsmekanism, som beror på de cellulära krafter som verkar i vävnaden, påskyndar utfyllnaden av poren med vävnad, jämfört med vävnadstillväxt lager för lager (referens: Joly P et al., PLOS One 2013; journals.plos.org/plosone/article. Julius Wolff Institute, Charité – Universitätsmedizin Berlin

Funktioner och fördelar med Dual Mobility:

  • Dual Mobility ger minskad risk för dislokation och större rörelseomfång (range of motion eller RoM) 6
  • Polerad inneryta för minimalt slitage och längre livslängd för implantatet 7,8
  • Självcentrerande liner säkerställer jämn nötning och bättre skydd mot dislokation9

MobileLink höftledsskålsystem kan omvandlas till ett modulärt system med dubbel mobilitet med hjälp av dubbla mobilitetsinsatser i EndoDur. I DM-insatsen används DM-liners i polyeten från BiMobile Dual Mobility-systemet.

Dual Mobility-konceptet utvecklades av prof. Gilles Bousquet på 1970-talet i syfte att motverka återkommande höftluxationer. Det modulära Dual Mobility-systemet består av en Dual Mobility-insats med en högpolerad inneryta i ett skal som rymmer en rörlig polyetenliner med ett inpressat proteshuvud.

MobileLink höftledsskålsystem kan användas med keramiska insatser eller UHMWPE-insatser. UHMWPE-insatser finns i versionerna X-LINKed och E-DUR (X-LINKed, Vit-E PE). Alla UHMWPE-insatser finns i en standardversion och även med skydd mot luxation. MobileLink höftledsskålsystem kan kombineras med modulära offset- och/eller lutande hållare/insatsadaptrar (Face Changer). Adaptrarna möjliggör återställning av anatomin i revisionsfall. Dessutom tillåter adaptrarna användning av keramiska insatser vid revisionsledplastik.

Den dubbla TiCap-beläggningen kombinerar en porös yta för primär fixering med vår osteokonduktiva2 HX-kalciumfosfatbeläggning. Denna kombination är utformad för att ge optimal primär stabilitet och osseointegration.

Den tredimensionella TrabecuLink-strukturen, med sin porstorlek, sin porositet och sitt strukturdjup, utgör också en utmärkt grund för främjande av bennybildning och mikrovaskularisering, med beaktande av kraven för det strukturtäckande proteinskiktet (fibronektin - vitronektin - fibrinogen). 4,5

Utvecklingen av detta nya höftledsskålsystem bygger på många års erfarenhet av populära implantatsystem och olika fixeringskoncept kombinerat med toppmodern material- och beläggningsteknik. Resultatet är det mångsidiga och cementfria höftledsskålsystemet MobileLink.
MobileLink höftledsskålsystem finns i två olika versioner: En presspassad skål med klusterhål och en presspassad skål med multihål. Båda skalversionerna kan fås med PlasmaLink-beläggning, dubbel TiCaP-beläggning eller med TrabecuLink-yta.

MobileLink Multi Hole (TrabecuLink) med TrabecuLink-förstärkning

splash

MobileLink Multi Hole (TiCaP)

MobileLink höftledsskålsystem med TrabecuLink-förstärkningar

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

MobileLink - Teaserflyer

Name: 689_MobileLink_Teaserflyer_en_2022-11_001.pdf
Size: 1 MB

MobileLink - Product Rationale

Name: 689_MobileLink_Product_en_2021-09_002.pdf
Size: 2 MB

MobileLink TrabecuLink - OP, Impl., Instr.

Name: 687_MobileLink_SurgTech_en_2022-04_009.pdf
Size: 4 MB

MobileLink - OP, Impl. & Instr.

Name: 688_MobileLink_SurgTech_en_2022-04_013.pdf
Size: 4 MB
  1. Data på fil, Waldemar Link.
  2. Ullmark G, Sorensen J, Nilsson O. Analysis of bone formation on porous and calcium phosphate-coated acetabular cups: a randomised clinical [18F]fluoride PET study. Hip international: the journal of clinical and experimental research on hip pathology and therapy. 2012;22(2):172-8.
  3. PCT-Patent Application WO 2017/140497 A1
  4. Cecile M. Bidan, Krishna P. Kommareddy, Monika Rumpler, Philip Kollmannsberger, Yves J.M. Brechet, Peter Fratzl, John W.C. Dunlop. et al.; How Linear Tension Converts to Curvature: Geometric Control of Bone Tissue Growth; PLoS ONE 7(5): e36336. doi.org/10.1371/journal.pone.0036336 (2012)
  5. Pascal Joly, Georg N. Duda, Martin Schöne, Petra B. Welzel, Uwe Freudenberg, Carsten Werner, Ansgar Petersen, et al.; Geometry-Driven Cell Organization Determines Tissue Growth in Scaffold Pores: Consequences for Fibronectin Organization; PLoS ONE 8(9): e73545. doi.org/10.1371/journal.pone.0073545 (2013)
  6. Stroh, D. Alex, et al. "Dual-mobility bearings: a review of the literature." Expert review of medical devices 9.1 (2012): 23-31.
  7. Long, M., & Rack, H. (1998). Titanium alloys in total joint replacement—a materials science perspective. Biomaterials, 19(18), 1621-1639
  8. Loving L, Herrera L, Banerjee S, Heffernan C, Nevelos J, Markel DC, Mont MA. 2015. Dual mobility beari ngs withstand loading from steeper cup-inclinations without substantial wear. J Orthop Res. 33(3):398-404.
  9. Fabry C, Kaehler M, Hermann S, Woernle C, Bader R. 2014. Dynamic behavior of tripolar hip endoprostheses under physiological conditions and their effect on stability. Medical Engineering & Physics 36:65– 71.
  10. Steinemann SG; Compatibility of Titanium in Soft and Hard Tissue – The Ultimate is Osseointegration; Materials for Medical Engineering, WILEY-VCH, Volume 2, Page 199-203

TrabecuLink förstärkningar

  • Höjdpunkter
  • Läs mer
  • 3D-vy
  • Video
  • Nedladdning
  • Källor
  • Mångsidighet – vid positionering av förstärkningen5

  • Effektiv fixering – TrabecuLink-strukturens porgeometri ger effektiv celltillväxt3,4,7

  • Reproducerbar operationsteknik
Effektiv fixering
  • Tillräckligt grepp hos förstärkningarna. Förstärkningarna har hög primär stabilitet5

  • TrabecuLink-strukturens porgeometri ger effektiv celltillväxt3,4,7

  • God anslutning mellan skal och förstärkning genom applicering av cementmantel (enligt operationsteknik) 5,6



Reproducerbar operationsteknik
  • Förstärkningstången underlättar placering av förstärkningen5

  • Tillfällig fixering av provförstärkning och slutlig förstärkning genom placering av borrstift genom stifthål – de stift som håller provförstärkningarna på plats – underlättar positionering av det slutliga implantatet5

  • Litet inventarium

TrabecuLink
Tredimensionell struktur – för optimal inväxt av ben

  •  Porgeometri (porositet: 70 %, porstorlek: 610–820 μm, strukturdjup: upp till 1 mm) garanterar utmärkt celltillväxt 3,4,7

Porfyllning

På bildsekvensen visas en por i TrabecuLink-strukturen som fylls med vävnad in vitro. Fibronektinet i människans fibroblaster som löpande omordnas under en period av åtta dagar är synligt som gröna fibrer. Fibronektin är en komponent i den extracellulära matrisen som bildas i ett tidigt skede av läkningsprocessen. Den bildar en bas för inbäddning av kollagen som är avgörande för mineralisering av vävnad och inväxt av ben i strukturen. Bortsett från ackumuleringen av fibronektin, vilket ökar med tiden, observeras en tydlig kontraktion av matrisen mot mitten av poren. Denna kontraktionsmekanism, som beror på de cellulära krafter som verkar i vävnaden, påskyndar utfyllnaden av poren med vävnad, jämfört med vävnadstillväxt lager för lager (referens: Joly P et al., PLOS One 2013; https://journals.plos.org/plosone/article?id=10.1371/journal.pone.0073545). Julius Wolff Institute, Charité - Universitätsmedizin Berlin

Mångsidighet
  • Förstärkningarnas storleksspektrum möjliggör bra passform för olika anatomier och defekter5

  • Variabel benskruvvinkel/alternativ

  • Förstärkningens utformning gör att man kan sätta in benskruvar genom skal och förstärkning – stora fördjupningar ger stor flexibilitet när det gäller placeringen5

  • Låg förstärkningsprofil

  • Förstärkningarna kan användas upp och ner som stödpelare5
TrabecuLink-förstärkningarna har utformats med utgångspunkt i de senaste material- och fixeringsteknikerna.

TrabecuLink-förstärkningarna erbjuder en attraktiv lösning vid segmentella höftledsdefekter som ett protetiskt alternativ till strukturellt allotransplantat. Det biokompatibla materialet Tilastan-E1,2 och TrabecuLink-strukturen utgör en utmärkt förutsättning för en stabil och permanent behandling av bendefekter.
Den tredimensionella TrabecuLink-strukturen, med sin porstorlek, sin porositet och sitt strukturdjup, utgör också en utmärkt grund för främjande av bennybildning och mikrovaskularisering, med beaktande av kraven för det strukturtäckande proteinskiktet (fibronektin - vitronektin - fibrinogen) 3,4.

Förstärkningarna kan kombineras med alla Link-skålar, i synnerhet med MobileLink-skålen som har olika alternativ för placering av benskruvar, då förstärkningens design gör det möjligt att sätta in benskruvar genom skal och förstärkning.
Vid höftledsdefekter kan kombinationen av ett LINK-skal med TrabecuLink-förstärkningar bidra till att bevara patientens naturliga anatomi och kinematik.
Förstärkningarnas storleksspektrum möjliggör bra passform för olika anatomier och defekter5.

MobileLink Multi Hole (TrabecuLink) med TrabecuLink-förstärkning

splash

MobileLink höftledsskålsystem med TrabecuLink-förstärkningar

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

TrabecuLink-förstärkningar operationsteknik

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

TrabecuLink Augments - OP

Name: 6871_TrabecuLink-Augments_OP-Impl-Instr_en_2021-05_001.pdf
Size: 2 MB

TrabecuLink Augments - Product Rationale

Name: 6871_TrabecuLink-Augments_Product_en_2021-02_001.pdf
Size: 2 MB
  1. Data på fil, Waldemar Link.
  2. Wang, Hong, et al. "A comparison of biocompatibility of a titanium alloy fabricated by electron beam melting and selective laser melting." PloS one 11.7 (2016): e0158513
  3. Cecile M. Bidan, Krishna P. Kommareddy, Monika Rumpler, Philip Kollmannsberger, Yves J.M. Brechet, Peter Fratzl, John W.C. Dunlop et al. (2012) How Linear Tension Converts to Curvature: Geometric Control of Bone Tissue Growth. PLoS ONE 7(5): e36336
  4. Pascal Joly, Georg N. Duda, Martin Schöne, Petra B. Welzel, Uwe Freudenberg, Carsten Werner, Ansgar Petersen et al. (2013) Geometry-Driven Cell Organization Determines Tissue Growths in Scaffold Pores: Consequences for Fibronectin Organization. PLoS ONE 8(9): e73545. doi.org/10.1371/journal.pone.0073545
  5. Internt dokument, Waldemar Link.
  6. Beckmann, N. A., et al. "Comparison of the stability of three fixation techniques between porous metal acetabular components and augments." Bone & Joint Research 7.4 (2018): 282-288.
  7. Steinemann SG: Compatibility of Titanium in Soft and Hard Tissue – The Ultimate is Osseointegration; Materials for Medical Engineering, WILEY-VCH, Volume 2, Page 199-203

BiMobile Dual Mobility System

  • Höjdpunkter
  • Läs mer
  • 3D-vy
  • Nedladdningar
  • Källor
  • Tillförlitlig kvalitet

  • Säker implantation

  • Lösning för varje patient

Funktioner och fördelar

  • Mycket slitstark, biokompatibelt EndoDur CoCrMo-material1, 2, 6

  • Säker implantation tack vare fast anslutning mellan implantat och instrument och fri sikt över höftledsskålens kant11, 12

  • Cementfri och cementerad fixering

  • Proteshuvuden på 28 mm från och med en skålstorlek på 48 mm för ett stort rörelseområde

  • Stort storleksspektrum (42–70 mm)

  • Kliniskt testad, mycket grov dubbel TiCaP-beläggning2, 3

  • Självcentrerande insatser för jämn belastningsfördelning och ökat skydd mot luxation7

  • Insatserna kan fås i Vit-E PE och UHMWPE

  • Anatomisk medioventral fördjupning för ett stort rörelseområde och för skydd av lårbensnerven och iliopsoas

  • Storleksanpassat avstånd mellan liner och metallhölje för konstant artikulation11

  • Intraoperativ flexibilitet11, 12

Självcentrerande insats11

Insatser kan fås i UHMWPE och E-Dur (X-LINKed Vit-E PE) och kan kombineras med Link proteshuvuden av CoCrMo eller keramik med en diameter på 22 eller 28 mm.

Användning av kända förankringstekniker

Den cementerade BiMobile-höftledsskålen har en fin, matt SatinLink-yta som även återfinns på SP II-stammar. Tvärs- och längsgående spårformade strukturer förstärker förankringen och släpper ut luft när implantatet pressas in i cementbädden.

Mycket slitstark skål1, 2, 6

Link BiMobile Dual Mobility-systemet finns i två versioner, cementerat eller cementfritt. Metallhöljena i båda versionerna är tillverkade av biokompatibelt, robust EndoDur CoCrMo-material.1, 2 Innerytan är högpolerad för att minimera nötning.

Cementfria LINK BiMobile höftledsskål kan fås med dubbel TiCaP-beläggning. Den dubbla TiCaP-beläggningen kombinerar egenskaperna hos ett mycket poröst skikt av rent titan för primär fixering och en osteokonduktiv3 kalciumfosfatbeläggning, som tillsammans ger optimal primär och sekundär implantatstabilitet.4, 5 En stödjande makrostruktur på skålekvatorn ger högre primär stabilitet.9

Tillförlitlig – Säker – Lösning

Konceptet för dubbel rörlighet utvecklades av prof. Gilles Bousquet 1975 i syfte att behandla återkommande höftledsluxationer.13 Systemet består av ett metallhölje med en högpolerad inneryta och ett rörligt polyeteninlägg, inuti vilket ett pressmonterat proteshuvud rör sig. Detta ger ett större rörelseområde med mindre nötning14, 15, 16 och minskad risk för luxation.15, 17, 18 Det var på grundval av denna princip som BiMobile höftledsskålsystem kom till.

Utvecklingen av det bimobila höftledsskålsystemet bygger på många års erfarenhet med framgångsrika implantatsystem och fixeringskoncept i kombination med toppmodern material- och beläggningsteknik. Resultatet är mångsidiga BiMobile höftledsskålsystem från LINK.

BiMobile Dual Mobility System - Operationsteknik

Name: 6781_BiMobile_OP_SE_2022-09_001_MAR-03149_1.0_final.pdf
Size: 2 MB
  1. Internt dokument W. LINK (DOC-08614)
  2. Internt dokument W. LINK (DOC-08725)
  3. Ullmark G et al.: "Analysis of bone formation on porous and calcium phosphate-coated acetabular cups: a randomised clinical [18F] fluoride PET study." Hip International 22.2 (2012).
  4. Cunningham B W et al.: “General Principles of Total Disc Replacement Arthroplasty”, Spine, Vol. 28, No. 20 Suppl., 2003
  5. Bobyn, J. D., et al. „The optimum pore size for the fixation of porous-surfaced metal implants by the ingrowth of bone.“ Clinical orthopaedics and related research 150 (1980): 263-270.
  6. Long, M., & Rack, H. (1998). Titanium alloys in total joint replacement—a materials science perspective. Biomaterials, 19(18), 1621-1639.
  7. Fabry C, Kaehler M, Hermann S, Woernle C, Bader R. 2014. Dynamic behavior of tripolar hip endoprostheses under physiological conditions and their effect on stability. Medical Engineering & Physics 36:65- 71.
  8. Internt dokument W. LINK (DOC-08553)
  9. Internt dokument W. LINK (DOC-08695)
  10. Loving L, Herrera L, Banerjee S, Heffernan C, Nevelos J, Markel DC, Mont MA. 2015. Dual mobility bearings withstand loading from steeper cup-inclinations without substantial wear. J Orthop Res. 33(3):398-404.
  11. Internt dokument W. LINK (DOC-08847)
  12. Internt dokument W. LINK (DOC-07974)
  13. Noyer, D., Canton, J. H. (2016). Once upon a time… Dual mobility: hi story. International Orthopaedics Vol. 41 - No. 3 (March 2017): 611-618
  14. Charnley, John. „The long-term results of low-friction arthroplasty of the hip performed as a primary intervention.“ Bone & Joint Journal 54.1 (1972): 61-76.
  15. Philippot, R., Camilleri, J. P., Boyer, B., et al. (2009). The use of a dual-articulation acetabular cup system to prevent dislocation after primary total hip arthroplasty : analysis of 384 cases at a mean follow-up of 15 years . SICOT 33: 927-932.
  16. Wroblewski, B., Siney, P., Flemin, P. (2009). The principle of low frictional torque in the Charnley total hip replacement. JBJS (Br) Vol. 91-B(7): 855-858.
  17. Stroh, D. Alex, et al. "Dual-mobility bearings: a review of the literature." Expert review of medical devices 9.1 (2012): 23-31.
  18. Nevelos, J., Bhimji, S., Macintyre, J., et al. (2010). Acetabular Bearing Design Has a Greater Influence on Jump Distance than Head Size. 56:e årsmötet för ORS: Poster #2028.

Lubinus höftledsskål

  • Höjdpunkter
  • Läs mer
  • 3D-vy
  • Nedladdningar
  • Källor
  • Cementerat implantat för snabb postoperativ mobilisering1

  • Jämn cementmantel med hjälp av integrerade distanser

  • Djup skål med snap-fit-effekt motverkar tendensen till luxation

  • Excentrisk geometri för maximal materialtjocklek i de huvudsakliga lastbärande zonerna4

  • Hög UHMWPE-kvalitet ger låg nötning2, 3, 7, 8

    En annan egenskap hos den cementerade Lubinus-höftledsskålen i polyeten är den höga skålkanten som sticker ut utanför den sfäriska formen. Denna skålgeometri minskar risken för luxation, vilken reduceras ytterligare med en extra snap-fit-version. En annan egenskap hos höftledsskålen är dess excentriska form. Detta främjar maximal materialtjocklek i de huvudsakliga belastningszonerna.4 I kombination med LINK Lubinus SPII femurstam erbjuder detta system ett enastående, anatomiskt anpassat cementerat höftimplantat.

    Förutom materialegenskaperna bidrar höftledsskålens yttre form till att förhindra lossning. Radiella skåror i ytan ger hög cementkontakt och låter luft strömma ut när implantatet pressas på i cementbädden.4 Ett spel på ca 0,5 mm spel mellan proteshuvud och höftledsskål möjliggör ”smörjning” med kroppsvätskor.9 Distanser på höftledsskålens baksida gör dessutom att en enhetlig cementmantel kan uppnås. Denna ytdesign ökar stabiliteten i höftledsskålen, något som i hög grad eliminerar risken för lossning. 5Denna design används framgångsrikt Lubinus® höftledsskål och i FAL- och IP-höftledsskålarna i polyeten.


    LINK® har mångårig erfarenhet av användning av UHMWPE, något som var särskilt värdefullt vid utvecklingen av de cementerade höftledsskålarna. Polyeten av hög kvalitet minimerar påvisbart slitaget på komponenterna och minskar därmed risken för osteolys. Följaktligen är förekomsten av komponentlossning mycket låg. Förutom standardvarianten av UHMWPE, levererar vi också systemet med höftledsskålar tillverkade av X-Linked UHMWPE. Detta mycket tvärbundna polyetenmaterial gör det möjligt att uppnå ännu lägre nötningsnivåer.2, 3, 7, 8


    LINK® Lubinus® höftledsskål i polyeten är en cementerad höftledsskål tillverkad av UHMWPE. Skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.1


    Acetabulum cupsystem - Operationsteknik

    Name: 6091_Cups_cemented_OP_SE_2022-09_001_MAR-03145_1.0_final.pdf
    Size: 2 MB

    Acetabular Cups cemented - Flyer

    Name: 609_cups_cement_flyer_en_2011-06_002.pdf
    Size: 559 KB
    1. L. Claes, P. Kirschner, C. Perka und M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
    2. S. M. Kurtz, „Advances in the processing, sterilization, and crosslinking of ultra-high molecular weight polyethylene for total joint arthroplasty“, Biomaterials 1999; 20:1659-1687.
    3. E. M. Brach del Prever, „UHMWPE for arthroplasty: past ot future?“, J Orthopaed Traumatol 2009;10:1-8.
    4. H. W. Buchholz (1969), “Das künstliche Hüftgelenk”, Sonderdruck aus Materia Medica Nordmark, Nov. 1969, 21/11: 613-622
    5. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75
    6. Internt dokument – DOC-07919
    7. Internt dokument – DOC-07954
    8. Internt dokument – DOC-08062
    9. H.W. Buchholz und E. Strichte (engineering BASF), 1972

    LINK FAL höftledsskålar i polyeten

    • Höjdpunkter
    • Läs mer
    • Nedladdningar
    • Källor
    • Cementerat implantat för snabb postoperativ mobilisering1

    • Jämn cementmantel med hjälp av integrerade distanser

    • Kant runtom ger ökad cementkompression9

    • Hög UHMWPE-kvalitet ger låg nötning2, 3, 7, 8

    En annan egenskap hos de cementerade höftledsskålarna i polyeten är den höga skålkanten som sticker ut utanför den sfäriska formen. Dessutom har FAL-höftledsskålen en kant runtom, till skillnad från IP- och Lubinus-höftledsskålen. Denna kant ökar cementkompressionen, vilket i sin tur ger bättre stabilisering av skålen i cementmanteln.9 I kombination med LINK SPII Lubinus femurstam erbjuder detta system en enastående, anatomiskt anpassad, cementerad höftprotes.

    Förutom materialegenskaperna bidrar höftledsskålens yttre form till att förhindra lossning. Radiella skåror i ytan ger hög cementkontakt och låter luft strömma ut när implantatet pressas in i cementbädden.4 Distanser på höftledsskålens baksida gör dessutom att en enhetlig cementmantel kan uppnås. Denna ytdesign ökar stabiliteten i höftledsskålen, något som i hög grad eliminerar risken för lossning. Denna skåldesign används framgångsrikt i FAL- och IP-höftledsskålarna i polyeten och även i Lubinus-höftledsskålen.

    LINK har mångårig erfarenhet av användning av UHMWPE, något som var särskilt värdefullt vid utvecklingen av de cementerade höftledsskålarna. Polyeten av hög kvalitet minimerar påvisbart slitaget på komponenterna och minskar därmed risken för osteolys. Följaktligen är förekomsten av komponentlossning mycket låg. Förutom standardvarianten av UHMWPE, levererar vi också systemet med höftledsskålar tillverkade av X-LINKed UHMWPE. Detta mycket tvärbundna polyetenmaterial gör det möjligt att uppnå ännu lägre nötningsnivåer.2, 3, 7, 8

    LINK FAL höftledsskål i polyeten är en cementerad höftledsskål tillverkad av UHMWPE. Skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.1

    Acetabulum cupsystem - Operationsteknik

    Name: 6091_Cups_cemented_OP_SE_2022-09_001_MAR-03145_1.0_final.pdf
    Size: 2 MB

    Acetabular Cups cemented - Flyer

    Name: 609_cups_cement_flyer_en_2011-06_002.pdf
    Size: 559 KB
    1. L. Claes, P. Kirschner, C. Perka und M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
    2. S. M. Kurtz, „Advances in the processing, sterilization, and crosslinking of ultra-high molecular weight polyethylene for total joint arthroplasty“, Biomaterials 1999; 20:1659-1687.
    3. E. M. Brach del Prever, „UHMWPE for arthroplasty: past or future?“, J Orthopaed Traumatol 2009;10:1-8.
    4. H. W. Buchholz (1969), “Das künstliche Hüftgelenk”, Sonderdruck aus Materia Medica Nordmark, Nov. 1969, 21/11: 613-622
    5. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75
    6. Internt dokument – DOC-07919
    7. Internt dokument – DOC-07954
    8. Internt dokument – DOC-08062
    9. W. Buchholz, Das künstliche Hüftgelenk, Modell St. Georg, in Der totale Hüftgelenkersatz, Georg Thieme Verlag Stuttgart, 1985

    Endo-Model höftledsskålar

    • Höjdpunkter
    • Läs mer
    • Nedladdningar
    • Källor
    • Cementerat implantat för snabb postoperativ mobilisering1

    • Jämn cementmantel med hjälp av integrerade distanser

    • Stort rörelseområde och skydd av iliopsoas tack vare medioventral fördjupning4

    • Kant runtom ger ökad cementkompression9

    • Hög UHMWPE-kvalitet ger låg nötning3, 7, 8

    En annan egenskap hos de cementerade höftledsskålarna i polyeten är den höga skålkanten som sticker ut utanför den sfäriska formen. Endo-Model höftledsskål har en integrerad medioventral fördjupning som ger ett stort rörelseområde och skyddar lårbensnerven och psoassenan som kan irriteras av skålens kant vid större diametrar.4 Till skillnad från IP- och Lubinus-höftledsskålen har den dessutom en kant som delvis går runtom. Denna kant ökar cementkompressionen, vilket i sin tur ger bättre stabilisering av skålen i cementmanteln.9 I kombination med LINK SPII Lubinus femurstam erbjuder detta system en enastående, anatomiskt anpassad, cementerad höftprotes.

    Förutom materialegenskaperna bidrar höftledsskålens yttre form till att förhindra lossning. Radiella skåror i ytan ger hög cementkontakt och låter luft strömma ut när implantatet pressas in i cementbädden.4 Ett spel på ca 0,5 mm spel mellan proteshuvud och höftledsskål möjliggör ”smörjning” med kroppsvätskor.10Distanser på höftledsskålens baksida gör dessutom att en enhetlig cementmantel kan uppnås. Denna ytdesign ökar stabiliteten i höftledsskålen, något som i hög grad eliminerar risken för lossning. 5Denna design används framgångsrikt i FC-, FAL- och IP-höftledsskålarna i polyeten och även i Lubinus-höftledsskålen.

    LINK har mångårig erfarenhet av användning av UHMWPE, något som var särskilt värdefullt vid utvecklingen av de cementerade höftledsskålarna. Polyeten av hög kvalitet minimerar påvisbart slitaget på komponenterna och minskar därmed risken för osteolys. Följaktligen är förekomsten av komponentlossning mycket låg. Förutom standardvarianten av UHMWPE, levererar vi också systemet med höftledsskålar tillverkade av X-LINKed UHMWPE. Detta mycket tvärbundna polyetenmaterial gör det möjligt att uppnå ännu lägre nötningsnivåer.2, 7, 8

    LINK Endo-Model höftledsskål i polyeten är en cementerad höftledsskål tillverkad av UHMWPE. Skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.1

    Acetabulum cupsystem - Operationsteknik

    Name: 6091_Cups_cemented_OP_SE_2022-09_001_MAR-03145_1.0_final.pdf
    Size: 2 MB

    Acetabular Cups cemented - Flyer

    Name: 609_cups_cement_flyer_en_2011-06_002.pdf
    Size: 559 KB
    1. L. Claes, P. Kirschner, C. Perka und M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
    2. S. M. Kurtz, „Advances in the processing, sterilization, and crosslinking of ultra-high molecular weight polyethylene for total joint arthroplasty“, Biomaterials 1999; 20:1659-1687.
    3. E. M. Brach del Prever, „UHMWPE for arthroplasty: past ot future?“, J Orthopaed Traumatol 2009;10:1-8.
    4. H. W. Buchholz (1969), “Das künstliche Hüftgelenk”, Sonderdruck aus Materia Medica Nordmark, Nov. 1969, 21/11: 613-622
    5. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75
    6. Internt dokument – DOC-07919
    7. Internt dokument – DOC-07954
    8. Internt dokument – DOC-08062
    9. W. Buchholz, Das künstliche Hüftgelenk, Modell St. Georg, in Der totale Hüftgelenkersatz, Georg Thieme Verlag Stuttgart, 1985
    10. H.W. Buchholz und E. Strichte (enginearing BASF), 1972

    FC höftledsskålar i polyeten

    • Höjdpunkter
    • Läs mer
    • 3D-vy
    • Nedladdningar
    • Källor
    • Cementerat implantat för snabb postoperativ mobilisering1

    • Jämn cementmantel med hjälp av integrerade distanser

    • Kant runtom ger ökad cementkompression9

    • Hög UHMWPE-kvalitet ger låg nötning2, 3, 7, 8

    En annan egenskap hos de cementerade höftledsskålarna i polyeten är den höga skålkanten som sticker ut utanför den sfäriska formen. FC-höftledsskålen skiljer sig från FAL-höftledsskålen genom att denna kant är avfasad mot insidan. Det ger patienten större rörelseområde eftersom halsen på protesen slår emot skålens kant senare.6 Precis som FAL-höftledsskålen och till skillnad från IP- och Lubinus-höftledsskålarna har FC-höftledsskålen dessutom en kant runtom. Denna kant ökar cementkompressionen, vilket i sin tur ger bättre stabilisering av skålen i cementmanteln.9 I kombination med LINK SPII Lubinus femurstam erbjuder detta system en enastående, anatomiskt anpassad, cementerad höftprotes.

    Förutom materialegenskaperna bidrar höftledsskålens yttre form till att förhindra lossning. Radiella skåror i ytan ger hög cementkontakt och låter luft strömma ut när implantatet pressas in i cementbädden.4 Distanser på höftledsskålens baksida gör dessutom att en enhetlig cementmantel kan uppnås. Denna ytdesign ökar stabiliteten i höftledsskålen, något som i hög grad eliminerar risken för lossning. Denna skåldesign används framgångsrikt i FAL- och IP-höftledsskålarna i polyeten och även i Lubinus-höftledsskålen.

    LINK har mångårig erfarenhet av användning av UHMWPE, något som var särskilt värdefullt vid utvecklingen av de cementerade höftledsskålarna. Polyeten av hög kvalitet minimerar påvisbart slitaget på komponenterna och minskar därmed risken för osteolys. Följaktligen är förekomsten av komponentlossning mycket låg. Förutom standardvarianten av UHMWPE, levererar vi också systemet med höftledsskålar tillverkade av X-Linked UHMWPE. Detta mycket tvärbundna polyetenmaterial gör det möjligt att uppnå ännu lägre nötningsnivåer.2, 7, 8

    LINK FC höftledsskål i polyeten är en cementerad höftledsskål tillverkad av UHMWPE. Skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.1

    Acetabulum cupsystem - Operationsteknik

    Name: 6091_Cups_cemented_OP_SE_2022-09_001_MAR-03145_1.0_final.pdf
    Size: 2 MB

    Acetabular Cups cemented - Flyer

    Name: 609_cups_cement_flyer_en_2011-06_002.pdf
    Size: 559 KB
    1. L. Claes, P. Kirschner, C. Perka und M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
    2. S. M. Kurtz, „Advances in the processing, sterilization, and crosslinking of ultra-high molecular weight polyethylene for total joint arthroplasty“, Biomaterials 1999; 20:1659-1687.
    3. E. M. Brach del Prever, „UHMWPE for arthroplasty: past or future?“, J Orthopaed Traumatol 2009;10:1-8.
    4. H. W. Buchholz (1969), “Das künstliche Hüftgelenk”, Sonderdruck aus Materia Medica Nordmark, Nov. 1969, 21/11: 613-622
    5. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75
    6. Internt dokument – DOC-07919
    7. Internt dokument – DOC-07954
    8. Internt dokument – DOC-08062
    9. W. Buchholz, Das künstliche Hüftgelenk, Modell St. Georg, in Der totale Hüftgelenkersatz, Georg Thieme Verlag Stuttgart, 1985

    LINK IP höftledsskålar i polyeten

    • Höjdpunkter
    • Läs mer
    • 3D-vy
    • Nedladdningar
    • Källor
    • Cementerat implantat för snabb postoperativ mobilisering1

    • Jämn cementmantel med hjälp av integrerade distanser

    • Ökad rörlighet tack vare optimerad skåldesign5

    • Hög UHMWPE-kvalitet ger låg nötning2, 3, 6, 7

    En annan egenskap hos de cementerade höftledsskålarna i polyeten är den höga skålkanten som sticker ut utanför den sfäriska formen. IP-höftledsskålen skiljer sig från Lubinus-höftledsskålen genom att denna kant är avfasad mot insidan. Det ger patienten större rörelseområde eftersom halsen på protesen slår mot skålens kant senare5. I kombination med LINK LubinusSP II femurstam erbjuder detta system ett enastående, anatomiskt anpassat cementerat höftimplantat.

    Förutom materialegenskaperna bidrar höftledsskålens yttre form till att förhindra lossning. Radiella skåror i ytan ger hög cementkontakt och låter luft strömma ut när implantatet pressas in i cementbädden.4 Distanser på höftledsskålens baksida gör dessutom att en enhetlig cementmantel kan uppnås. Denna ytdesign ökar stabiliteten i höftledsskålen, något som i hög grad eliminerar risken för lossning.8 Denna design används framgångsrikt i IP- och FAL-höftledsskålarna i polyeten och i Lubinus-höftledsskålen.

    LINK har mångårig erfarenhet av användning av UHMWPE, något som var särskilt värdefullt vid utvecklingen av de cementerade höftledsskålarna. Polyeten av hög kvalitet minimerar påvisbart slitaget på komponenterna och minskar därmed risken för osteolys. Följaktligen är förekomsten av komponentlossning mycket låg. Förutom standardvarianten av UHMWPE, levererar vi också systemet med höftledsskålar tillverkade av X-Linked UHMWPE. Detta mycket tvärbundna polyetenmaterial gör det möjligt att uppnå ännu lägre nötningsnivåer.2, 3, 6, 7

    LINK IP höftledsskål i polyeten är en cementerad höftledsskål tillverkad av UHMWPE. Skålens direkta stabilitet i cementmanteln möjliggör snabb postoperativ mobilisering av patienten. Detta i sin tur innebär snabbare tillfrisknande och kortare sjukhusvistelse för patienten.1

    Acetabulum cupsystem - Operationsteknik

    Name: 6091_Cups_cemented_OP_SE_2022-09_001_MAR-03145_1.0_final.pdf
    Size: 2 MB

    Acetabular Cups cemented - Flyer

    Name: 609_cups_cement_flyer_en_2011-06_002.pdf
    Size: 559 KB
    1. L. Claes, P. Kirschner, C. Perka und M. Rudert, AE-Manual der Endoprothetik - Hüfte und Hüftrevision, Heidelberg Dordrecht London New York: Springer, 2012.
    2. S. M. Kurtz, „Advances in the processing, sterilization, and crosslinking of ultra-high molecular weight polyethylene for total joint arthroplasty“, Biomaterials 1999; 20:1659-1687.
    3. E. M. Brach del Prever, „UHMWPE for arthroplasty: past or future?“, J Orthopaed Traumatol 2009;10:1-8.
    4. H. W. Buchholz (1969), “Das künstliche Hüftgelenk”, Sonderdruck aus Materia Medica Nordmark, Nov. 1969, 21/11: 613-622
    5. Internt dokument – DOC-07919
    6. Internt dokument – DOC-07954
    7. Internt dokument – DOC-08062
    8. Garellick, Kärrholm, Rogmark, Rolfson, Herberts, ANNUAL REPORT 2014; The Swedish National Hip Arthroplasty Register.; p. 75

    Waldemar Link GmbH & Co. KG

    Joint Prostheses "Made in Germany"

    Produkter

    • Höft
    • Knä
    • Extremitetsbevarande
    • Övre extremitet

    Företag

    • LINKademy.TV
    • Karriär
    • Kontakt

    Kontakt

    LINK Sweden AB
    Box 180
    184 22 Åkersberga
    Sweden
    Phone +46 8 544 103 80
    link.sweden@linksweden.se

    Standardvillkor (köp, försäljning) | Juridisk information | Användarvillkor | Integritetspolicy | Meddelande om skydd av personuppgifter för arbetssökande

    2023 © Waldemar Link GmbH & Co. KG

    Please confirm

    This area is intended exclusively for medical professionals and, in accordance with the German Advertising of Medicines Act (HWG), must only be made available to certain professional personnel.
    No, I am not a medical professional

    Login

    User login

    Enter your username and password here in order to log in on the website.
    Registrering Passwort zurücksetzen
